Báo cáo thử nghiệm

Thử nghiệm thả rơi các công tắc bảo vệ mạch có độ chính xác-cao

1. Tổng quan về bài kiểm tra

Thử nghiệm thả rơi đã được tiến hành trên công tắc bảo vệ mạch-có độ chính xác cao của một thương hiệu điện được công nhận trên toàn cầu. Công tắc vẫn được giữ nguyên trong bao bì vận chuyển ban đầu của nhà máy trong suốt quá trình thử nghiệm. Mục tiêu là để xác minh rằng sản phẩm có thể chịu được những cú rơi vô tình trong quá trình tải, dỡ và vận chuyển mà không bị hư hỏng cấu trúc, suy giảm hiệu suất điện hoặc mất chức năng bảo vệ.

Cuộc thử nghiệm được thực hiện bởi Công ty TNHH Phát triển Đổi mới Hesheng. Tất cả các cuộc thử nghiệm đều tuân thủ cả thông số kỹ thuật của khách hàng và các tiêu chuẩn quốc tế hiện hành. Thử nghiệm lần đầu tiên được tiến hành trong phòng thí nghiệm của chúng tôi, sau đó được khách hàng lặp lại một cách độc lập tại nhà máy của họ. Cả hai vòng đều thành công.

Thông tin kiểm tra:

Tổ chức thử nghiệm: Công ty TNHH Phát triển Đổi mới Hesheng

Sản phẩm: Công tắc bảo vệ mạch có độ chính xác-cao với bao bì tiêu chuẩn xuất khẩu

Trọng lượng tịnh đóng gói: Khoảng 8,24 kg

Kích thước đóng gói: 280mm (L) × 550mm (W) × 225mm (H)

Phương pháp thử nghiệm: Thông số kỹ thuật của khách hàng kết hợp với tiêu chuẩn quốc tế

Trình tự thử nghiệm:-Thử nghiệm tại phòng thí nghiệm nội bộ (Hesheng) → Xác minh lại nhà máy của khách hàng-

Kết quả cuối cùng: Tất cả các tiêu chí đều đạt. Khách hàng bày tỏ sự hài lòng cao.

2. Tiêu chuẩn và cơ sở kiểm tra

Việc thử nghiệm thả rơi được thực hiện theo đúng yêu cầu của khách hàng. Để đảm bảo tính chính xác về mặt khoa học và khả năng truy xuất nguồn gốc dữ liệu, các tiêu chuẩn quốc tế sau đây cũng được tham khảo:

ASTM D5276-19 – Phương pháp thử nghiệm tiêu chuẩn để thử nghiệm thả rơi container đã chất hàng

ISO 2206:1987 – Đóng gói – Bao bì vận chuyển đầy đủ, đầy đủ – Nhận dạng các bộ phận

ISO 2248:1985 – Đóng gói – Đóng gói vận chuyển đầy đủ – Thử va đập theo chiều dọc

ASTM D4169-23 – Lịch kiểm tra hiệu suất tiêu chuẩn cho container vận chuyển

Điều kiện kiểm tra:

Chiều cao thả: 610 mm

Bề mặt va đập: Tấm bê tông hoặc thép có độ dày tối thiểu 13 mm và độ phẳng trong vòng 2 mm

Trình tự thả: 6 mặt, 3 cạnh và 1 góc – tổng cộng 10 lần rơi

Dung sai góc nhả: Trong vòng 2 độ đối với trường hợp rơi ở mặt và cạnh; trong phạm vi ±5 độ hoặc ±10% đối với trường hợp rơi ở góc

Dung sai tốc độ va chạm: Trong phạm vi ±1% tốc độ rơi tự do-theo lý thuyết

3. Quy trình kiểm tra

3.1 Chuẩn bị

Bao bì gốc của nhà máy đã được sử dụng mà không sửa đổi và được niêm phong đúng cách. Mỗi mặt, cạnh và góc đều được đánh dấu theo tiêu chuẩn ISO 2206 để đảm bảo hướng nhất quán trên tất cả các lần thả.

3.2 Thực hiện thả – 10 giọt

Giọt mặt: Mặt 1 đến Mặt 6 (một giọt mỗi mặt)

Giảm cạnh: Edge 3-4, Edge 3-5, Edge 4-5 (một giọt cho mỗi cạnh)

Phạt góc: Phạt góc 3-4-5 (một lần rơi)

Chụp ảnh thử nghiệm

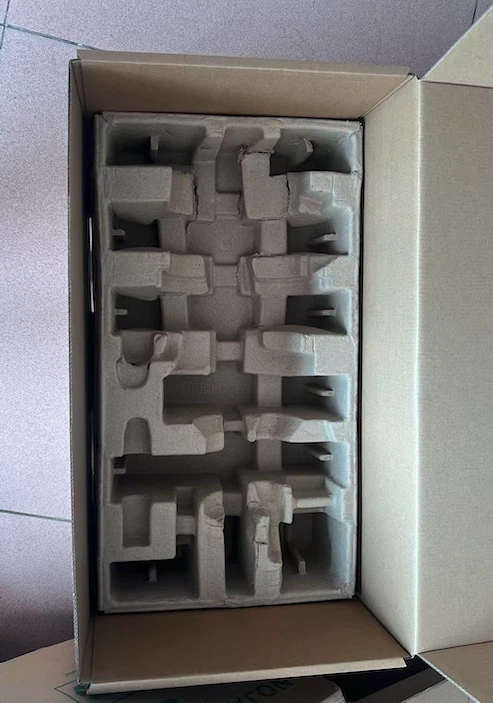

thả sau

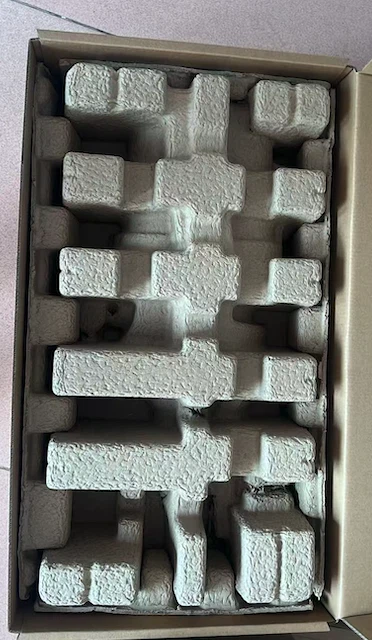

thả trước

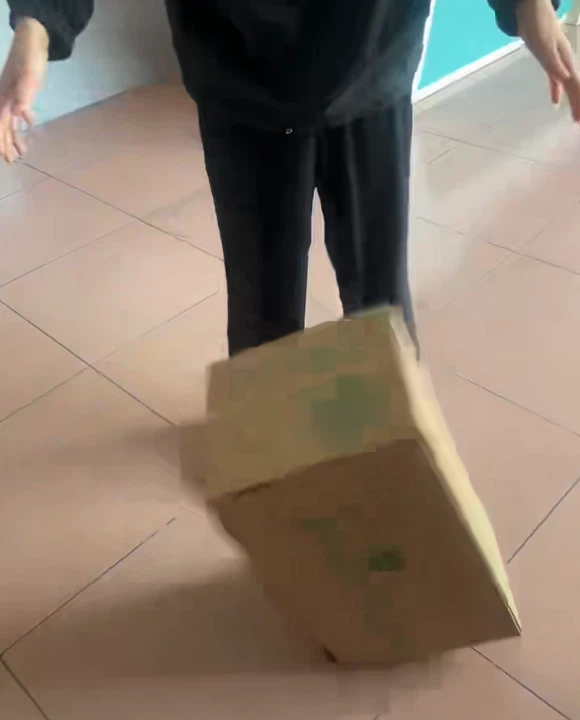

thả góc

3.3 Kiểm tra trước{1}}và sau-kiểm tra

Các cuộc kiểm tra sau đây đã được thực hiện trước và sau trình tự thả bởi Hesheng Innovation Development Co., Ltd.:

Kiểm tra bằng mắt: Vết nứt, biến dạng, trầy xước hoặc vỡ

Kiểm tra điện: Chịu được điện áp, mức phóng điện cục bộ và điện trở mạch chính

Kiểm tra chức năng: Vận hành cơ điện, hiệu suất bảo vệ

4. Kết quả kiểm tra và tiêu chí chấp nhận

Khách hàng-Tiêu chí chấp nhận được chỉ định:

Kết quả kiểm tra:

Thử nghiệm trong phòng thí nghiệm Hesheng: Tất cả 10 giọt đều đạt. Tất cả các tiêu chí đều đáp ứng.

Kiểm tra lại nhà máy của khách hàng-: Xác minh độc lập đã xác nhận hiệu suất nhất quán.

Phản hồi của khách hàng: Kết quả vượt quá mong đợi. Sự hài lòng cao về chất lượng sản phẩm.

5. Đảm bảo thương hiệu và chất lượng – Sản phẩm của khách hàng

Sản phẩm được thử nghiệm được sản xuất bởi một thương hiệu điện-nổi tiếng thế giới với hàng chục năm kinh nghiệm về công tắc bảo vệ điện áp trung- và cao-. Thương hiệu duy trì-kiểm soát chất lượng toàn diện từ thiết kế và lựa chọn nguyên liệu cho đến khâu đóng gói cuối cùng. Công ty có chứng chỉ ISO 9001 và ISO 14001.

Thử nghiệm đã được xác nhận ở hai cơ sở độc lập: Phòng thí nghiệm Đổi mới Hesheng và nhà máy riêng của khách hàng.

6. Giá trị cốt lõi và độ tin cậy

Thử nghiệm được thực hiện bởi Công ty TNHH Phát triển Đổi mới Hesheng và nhà sản xuất Sản phẩm nội bộ.

Thử nghiệm xác thực với ảnh thật, quy trình chuẩn và dữ liệu có thể theo dõi đầy đủ

Tuân thủ nghiêm ngặt cả thông số kỹ thuật của khách hàng và tiêu chuẩn quốc tế

Xác minh kép thông qua thử nghiệm trong phòng thí nghiệm Hesheng và thử nghiệm lại-do khách hàng thực hiện-

Đã xác nhận hiệu suất đáng tin cậy: không hư hỏng, không suy giảm hiệu suất và không có lỗi bảo vệ sau 10 lần thả

Được hỗ trợ bởi một thương hiệu toàn cầu với danh tiếng đã được khẳng định về chất lượng và dịch vụ
